Sanierung des historischen Ortskerns von Mihla-Lauterbach

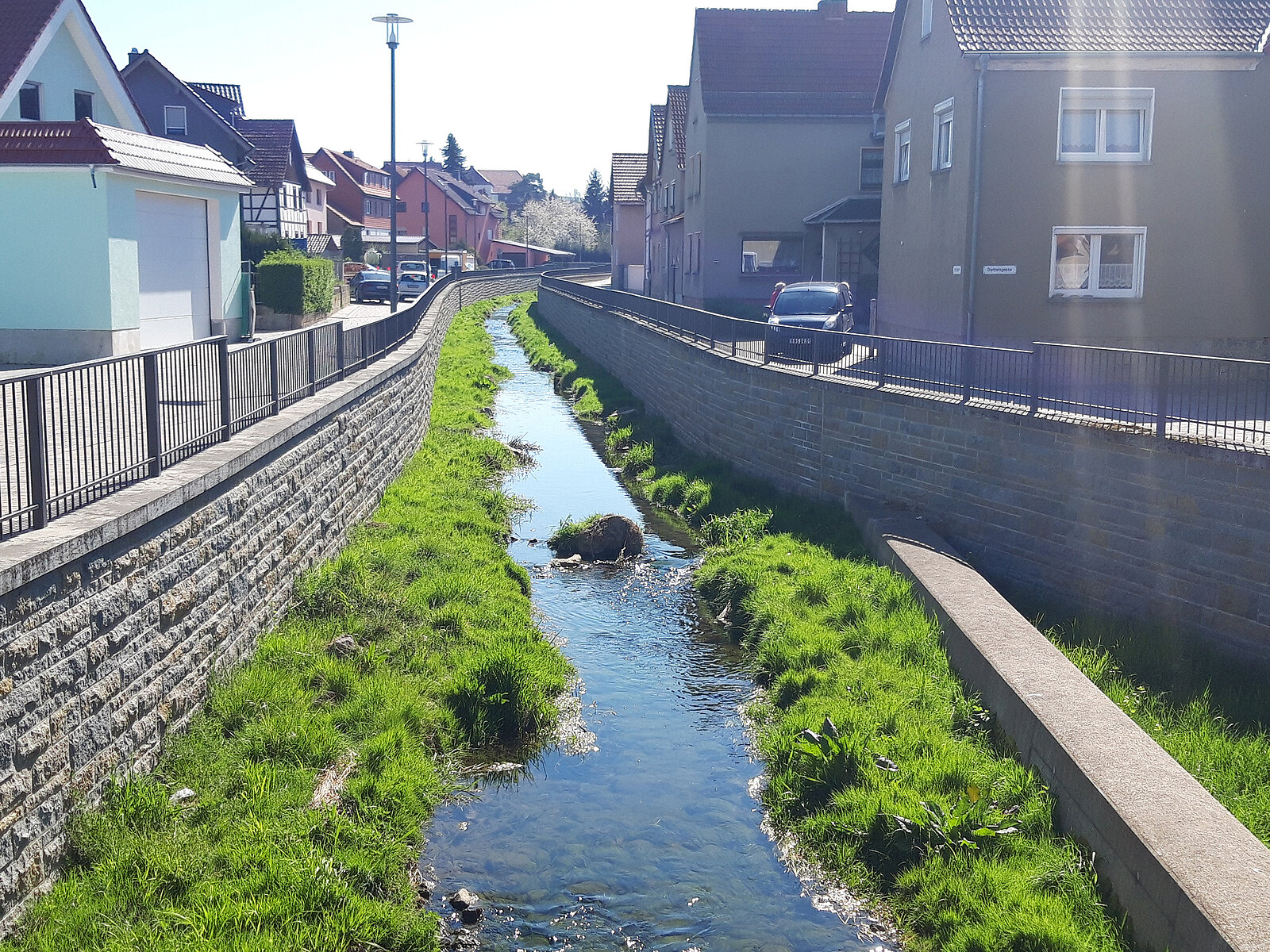

Um Mihla bis zu einem 100-jährlichen Hochwasser zu schützen, war der Bau einer Hochwasserschutzwand und einer Brücke sowie die Gewässeraufweitung notwendig. Die Sohle des Lauterbaches wurde aus dem Betonkorsett befreit und verbreitert. Der Bach mäandriert jetzt innerhalb des geweiteten Bachbettes und ist ästhetischer Teil des historischen Ortskerns. Der Sanierung ging ein integriertes Hochwasserschutz- und Gewässerentwicklungskonzept und eine Defizitanalyse voraus.

Eine Verbesserung der Strukturgüte wurde mit diesen Strukturelementen und Maßnahmen erreicht:

Ufervegetation
Kiesbänke, Kolke, Schlammbänke, lückiges Sohlsubstrat
Gewässeraufweitungen und Bemessung ingenieurbiologischer Bauweisen
Flache, gut besonnte Uferbuchten und Flachwasserzonen
ein mäandrierender Gewässerverlauf innerhalb gegebener Grenzen

Eckaten

Schutz bis zu 100-jährlichen Hochwasserereignissen
Abfluss HQ₁₀₀: 19,4 m³/s
Länge Hochwasserschutzwand: 340 m
Höhe Hochwasserschutzwand mit Natursteinverblendung: 2,50 m
Geböschte Baugrube: 1.850 m²
Untersuchungsabschnitt: 950 m
HWS-Wand als Stahlbetonfertigteil (beidseitig): 600 m
HWS-Wand als Bohrpfahlwand (beidseitig): 80 m
Höhe der HWS-Wand: 2,50 m
Natursteinverblendung: 1.700 m²
Binnenentwässerungen: DN 200/1000
Neubau von zwei Einfeldbrücken, Spannweiten: 5,00 m sowie 10,00 m
Gewässeraufweitungen über eine Länge von 120 m bzw. 175 m
Binnenentwässerung: DN 200
Brückenneubau Stahlbetonkonstruktion Spannweite: 5,00 m
Naturnahe Uferböschung: 1.000 m²
Länge Gewässeraufweitung: 270 m
Länge Hochwasserschutzwand: 400 m
Eingesetzte Software: Hydro_AS-2D, NASIM

Unsere Leistungen

Integriertes Hochwasserschutz- und Gewässerentwicklungskonzept
Objektplanung Ingenieurbauwerke HZ III LPH 1-9
Objektplanung Verkehrsanlagen HZ II LPH 1-9
Tragwerksplanung HZ II LPH 1-6
Baugrunduntersuchungen und geotechnischer Bericht
Ausschreibung, Vergabe und Betreuung der Aufschlussarbeiten an den Brücken
Niederschlags-Abfluss-Modell
Wasserspiegellagenberechnungen des Ist- und des Plan-Zustandes mittels 2D-Modell mit HydroAS-2D
Bemessung der ingenieurbiologischen Bauweisen mittels Schleppspannungsauswertung
koordinierter Leitungsplan
örtliche und ökologische Bauüberwachung
Fachbauleitung Tragwerksplanung
Unterstützung bei der Fördermittelbeschaffung
